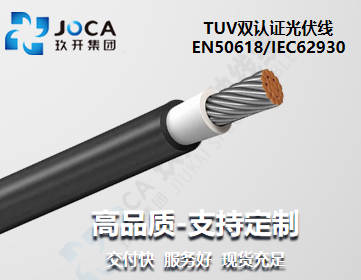

TUV雙認證光伏線 EN50618/IEC62930
適用范圍 適用于光伏系統直流側,導線與接地之間的直流電壓為1.5kV,適合與二級設備一起使用,具有交聯絕緣和護套的低煙無鹵、柔性電纜。 結構 導體：EN 50618中第5種鍍錫銅軟導體 絕緣：125°C輻照交聯低煙無鹵阻燃聚烯烴 護套：125°C輻照交聯低煙無鹵阻燃聚烯烴 顏色：紅色或黑色 技術指標 額定電壓：UO/U 1.0/1.0KV(AC)1500V(DC) 測試電壓：AC6.5KV/5min(20°C+0.5)或DC15KV/5min(20°C士0.5)不擊穿 環境溫度：-40”C-+909C 導體最高溫度：120°C 預期的使用壽命：25年 彎曲半徑：>4D特性與符合性 防火性:EN 60332-1-2 耐風化/抗紫外線:EN 50289-4-17/ENISO4892 鹵素測定:EN 50525 鹽霧排放:EC61034 符合認證:ROHS TUV 執行標準:EN 50218:2014/IEC60930:2017 產品特性 抗紫外線和臭氧、耐水解耐高溫,使用壽命長達25年以上良好的柔韌性,安裝敷設方便無鹵低煙材質,符合環保要求適應于所有常用的連接器結構尺寸及參數載流量快速選型參照表
美標TUV光伏電纜
適用范圍 主要用于布線互連布線的接地和不接地的光伏發電系統結構 導體:UL4703中鍍錫銅軟導體 絕緣:125°C輻照交聯低煙無鹵阻燃聚烯烴 護套:125°C輻照交聯低煙無鹵阻燃聚烯烴 顏色:黑色或紅色技術指標 額定電壓:600V(AC)、1000V(AC)、2000V(AC) 環境溫度:-40°C~+90°C 導體最高溫度:125°C 最大短路溫度:≤250°C/5S 預期的使用壽命:25年 彎曲半徑:≥4D特性與符合性 防火性:UL2556 耐氣候性:UL2556 低溫測試:UL2556 符合認證: ROHS UL 執行標準:UL4703產品特性 電子束交聯化合物抗紫外線和臭氧、耐高溫,材料不會熔化或流動良好的冷柔韌性壽命長,在90°C高溫下大于25年適用于所有常用連接器結構尺寸及參數

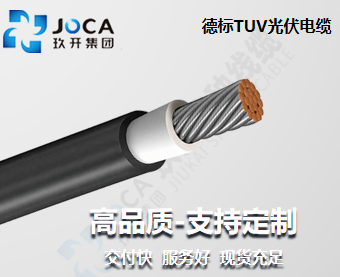

德標TUV光伏電纜
適用范圍 適用于光伏系統直流側使用的單芯軟電纜(軟線)，其最大可允許電壓為1.8千伏直流(導體-導體,不接地系統)。電纜適合用于安全等級I的情況。允許以多結構的方式，將這些電纜連接起來。該電纜的設計目的是用于在室溫下操作,最高溫度可達90°C。結構 導體：2Pg1169中第5種鍍錫銅軟導體 絕緣：125°C輻照交聯低煙無鹵阻燃聚烯烴 護套：125°C輻照交聯低煙無鹵阻燃聚烯烴 顏色：紅色或黑色技術指標 額定電壓：UO/U 0.6/1KV(AC)1800DC(非負載) 測試電壓：AC6.5KW/5min(20°C士0.5) 或DC15KV/5min(20°C士0.5)不擊穿 環境溫度：-40°C~+90°C 導體最高溫度：120°C 最大短路溫度：<250°C/5S 預期的使用壽命：25年 彎曲半徑：>4D特性與符合性 防火性：EN 60332-1-2 耐酸、堿溶液：EN 60811-2-1 鹵素測定：EN 50267/EN 60684 耐風化/抗紫外線：HD 605/A1 符合認證：ROHS TUV 執行標準：2Pfg1169/08.2007產品特性 抗紫外線和臭氧、耐水解耐高溫,使用壽命長達25年以上良好的柔韌性,安裝敷設方便無鹵低煙材質,符合環保要求適應于所有常用的連接器結構尺寸及參數載流量快速選型參照表

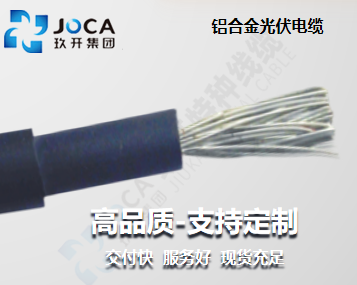

鋁合金光伏電纜
適用范圍 用于光伏發電系統中直流側的光伏組件與組件之間的串聯電纜、組串之間組串至直流配電箱(匯流箱)之間的并聯電縊和直流配電箱至逆變器之間的滿足室外環境要求的鋁合金導體光伏發電系統用電纜結構 導體：2PFG 2642中第五種鋁合金軟導體 絕緣：120°C交聯無鹵低煙阻燃聚烯烴 護套：120C交聯無鹵低煙阻燃聚烯經 顏色：紅色或黑色技術指標額定電壓：DC1500V測試電壓：AC6.5kV/5min或DC15kw/5min不擊穿空氣敷設時導體最高工作溫度：120°C/2000h導體長期工作溫度：90°C環境溫度：-40°C~+90°C最大短路溫度：≤250℃/5S預期使用壽命：25年彎曲半徑：6 X D特性與符合性防火性能：EC60332-1鹽霧排放：IEC61034;EN 50268-2低火災荷載： DIN 51900產品認證：TUV2PFG 2642/01.22產品特性 減輕電纜重量具備耐臭氧、耐酸堿和耐環境氣候等耐外部環境特點25年長壽命降低安裝成本,可直埋,可用于多組件串并聯，載流量滿足要求，鋁導體機械性能達標，銅鋁連接安全，銅鋁連接器和電纜連接銅鋁連接器的要求 需使用符合EC62852,IEC61238以及2pg標準相關要求的銅鋁連接器,鑒于銅鋁連接器仍在不斷技術進步,不同品牌型號的電纜與連接器之間的匹配可能會出現問題，建議特定品牌型號的連接器需要與特定品牌型號的鋁合金光伏電纜進行搭配。結構尺寸及參數載流量快速選型參照表 注：A * 表示鋁或鋁合金導體標稱截面積 (mm2)。
